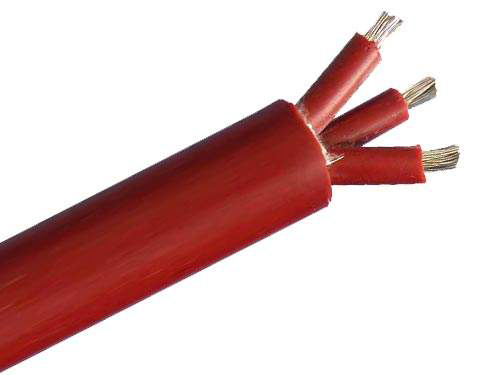

- 商品名称：硅橡胶耐高温控制电缆
- 添加时间：2021-03-14 14:00:14
- 电 话：13665508476纪经理
邮 箱：j746973534@163.com

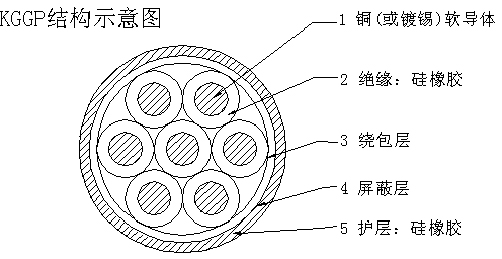

一：产品特点及用途本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。 二：产品执行标准 Q/HHTZH004.2 阻燃耐火特性试验执行GB12666-90标准 三：使用特性 1． 交流额定电压：U0/U 450/750KV ***高工作温度：180℃ 2． ***低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃ 3． 电缆安装敷设温度应不低于-20℃。 4． 电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍 四：基本型号及名称 KGG 硅橡胶绝缘和护套控制电缆 KGGR 硅橡胶绝缘和护套控制软电缆 KGGP 硅橡胶绝缘和护套铜丝编织屏蔽控制电缆 KGGRP 硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆 KGGRP1 硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆 备注： 1、如需阻燃型硅橡胶电缆，型号前加ZR； 2、硅橡胶绝缘丁腈护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。 3、导体线芯中铜丝可以采用镀锡。 五：代号名称和含义 项目 代号 说明 阻燃特性 ZR 阻燃硅橡胶护套 系列代号 K 控制电缆 绝缘材料 G 硅橡胶 护套材料 G 硅橡胶 YVF 丁腈聚氯乙烯 屏蔽材料 P 铜丝编织屏蔽 P1 镀锡铜丝屏蔽 导体结构 A 单股导体 B 7股绞合导体 R 多股绞合导体 六：主要技术指标 1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。 2．20℃时绝缘电阻不小于500MΩ/KM。 3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。 七：基本电缆规格及结构参数 线芯*标称截面(mm2) 导体结构 (根数*直径) mm 电缆***大外径(mm) 参考重量(kg/km) KGGR KGGRP KGGR KGGRP 2*0.75 24*0.20 9.2 10.0 78 118 2*1.0 32*0.20 9.5 10.6 87 127 2*1.5 48*0.20 10.2 11.5 114 164 2*2.5 51*0.25 10.5 12.5 156 210 3*0.75 24*0.20 10.5 11.5 93 133 3*1.0 32*0.20 11.5 12.9 100 152 3*1.5 48*0.20 12.0 13.8 126 177 3*2.5 51*0.25 12.5 14.8 180 243 4*0.75 24*0.20 11.0 12.5 110 160 4*1.0 32*0.20 11.5 13.0 120 173 4*1.5 48*0.20 12.0 13.5 151 205 4*2.5 51*0.25 14.5 15.5 220 270 5*0.75 24*0.20 12.0 13.0 118 168 5*1.0 32*0.20 12.5 13.5 140 200 5*1.5 48*0.20 13.0 14.2 190 250 5*2.5 51*0.25 14.0 15.2 290 380 7*0.75 24*0.20 12.5 13.5 141 201 7*1.0 32*0.20 13.0 14.2 162 231 7*1.5 48*0.20 13.6 14.6 230 290 7*2.5 51*0.25 15.5 16.5 350 360 8*0.75 24*0.20 13.5 14.5 165 224 8*1.0 32*0.20 14.0 15.0 190 223 8*1.5 48*0.20 15.8 17.2 278 281 8*2.5 51*0.25 17.0 18.2 410 560 10*0.75 24*0.20 14.1 15.4 210 310 10*1.0 32*0.20 15.0 16.0 260 394 10*1.5 48*0.20 17.1 18.1 345 460 10*2.5 51*0.25 21.0 22.1 510 640 12*0.75 24*0.20 15.5 16.5 245 345 12*1.0 32*0.20 17.2 18.2 287 387 12*1.5 48*0.20 18.0 19.0 372 500 12*2.5 51*0.25 21.0 22.0 577 680 14*0.75 24*0.20 17.0 18.0 280 380 14*1.0 32*0.20 17.6 19.0 321 440 14*1.5 48*0.20 19.0 20.0 440 560 14*2.5 51*0.25 21.0 22.0 580 780 19*0.75 24*0.20 15.8 16.8 340 450 19*1.0 32*0.20 17.0 18.0 400 520 19*1.5 48*0.20 20.0 21.0 520 650 19*2.5 51*0.25 23.0 24.0 845 1023 八：产品结构示意图：
