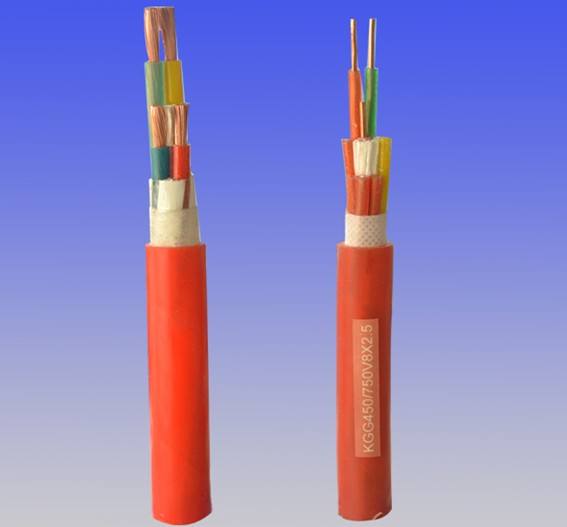

- 商品名称：丁腈绝缘和护套控制软电缆
- 添加时间：2021-03-14 17:11:52
- 电 话：13665508476纪经理
邮 箱：j746973534@163.com
一：产品特点及用途
本产品适用于交流额定电压450/750V及以下移动用电器仪表连接线或信号传输，电缆具有耐寒、防油、抗拉、耐撕裂、柔软等特性，适合冶金、电力、机械、港口等行业具有移动等特殊要求场合使用。
二：产品执行标准
Q/HHTZH007.2
阻燃试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 450/750KV
***高工作温度：70℃(阻燃型为105℃)
2． ***低环境温度：固定敷设-40℃，非固定敷设-15℃
3． 电缆安装敷设温度应不低于-20℃。
四：基本型号及名称
(K)YVFR | 丁腈绝缘和护套控制软电缆 |
(K)YVFRP | 丁腈绝缘和护套铜编织屏蔽控制软电缆 |
备注：1 如需阻燃电缆，请在型号前加ZR。
2导体线芯中铜丝可以采用镀锡。
3 电缆如有特殊要求，可根据提供图纸生产或根据使用环境要求设计生产。
五：代号名称和含义
表2
项目 | 代号 | 说明 |
阻燃特性 | ZR | 阻燃丁腈软电缆 |
系列代号 | K | 控制电缆 |
绝缘护套材料 | YVF | 丁腈 |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六：主要技术指标
1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3。
2．20℃时绝缘电阻不小于50MΩ/KM
2． 成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
线芯*标称截面(mm2) | 导体结构 (根数*直径) (B/R) mm | 电缆***大外径(mm) | 参考重量(kg/km) | ||
YVFR | YVFRP | YVFR | YVFRP | ||
2*0.75 | 24*0.20 | 7.0 | 8.2 | 83 | 123 |
2*1.0 | 32*0.20 | 8.0 | 9.1 | 92 | 137 |
2*1.5 | 48*0.20 | 9.2 | 10.5 | 124 | 174 |
2*2.5 | 51*0.25 | 10.5 | 11.8 | 166 | 220 |
3*0.75 | 24*0.20 | 8.5 | 9.8 | 103 | 143 |
3*1.0 | 32*0.20 | 9.0 | 10.2 | 110 | 152 |
3*1.5 | 48*0.20 | 9.5 | 10.7 | 136 | 177 |
3*2.5 | 51*0.25 | 12.5 | 13.8 | 190 | 243 |
4*0.75 | 24*0.20 | 9.0 | 10.2 | 120 | 160 |
4*1.0 | 32*0.20 | 9.3 | 10.9 | 130 | 173 |
4*1.5 | 48*0.20 | 11.0 | 12.5 | 161 | 205 |
4*2.5 | 51*0.25 | 13.5 | 14.9 | 230 | 270 |
5*0.75 | 24*0.20 | 10.0 | 11.5 | 128 | 168 |
5*1.0 | 32*0.20 | 11.0 | 12.5 | 150 | 220 |
5*1.5 | 48*0.20 | 12.0 | 13.5 | 200 | 270 |
5*2.5 | 51*0.25 | 14.0 | 15.2 | 300 | 390 |
7*0.75 | 24*0.20 | 10.5 | 11.5 | 151 | 221 |
7*1.0 | 32*0.20 | 12.5 | 14.2 | 172 | 241 |
7*1.5 | 48*0.20 | 13.0 | 14.6 | 240 | 298 |
7*2.5 | 51*0.25 | 15.5 | 16.5 | 360 | 380 |
8*0.75 | 24*0.20 | 13.5 | 14.5 | 175 | 234 |
8*1.0 | 32*0.20 | 14.0 | 15.2 | 200 | 233 |
8*1.5 | 48*0.20 | 15.0 | 16.6 | 288 | 291 |
8*2.5 | 51*0.25 | 16.0 | 17.2 | 420 | 580 |
10*0.75 | 24*0.20 | 14.1 | 15.4 | 220 | 320 |
10*1.0 | 32*0.20 | 15.0 | 16.0 | 270 | 394 |
10*1.5 | 48*0.20 | 17.1 | 18.1 | 355 | 480 |
10*2.5 | 51*0.25 | 19.0 | 20.1 | 520 | 650 |
12*0.75 | 24*0.20 | 13.0 | 14.5 | 255 | 365 |
12*1.0 | 32*0.20 | 14.2 | 15.4 | 297 | 397 |
12*1.5 | 48*0.20 | 16.0 | 17.2 | 382 | 520 |
12*2.5 | 51*0.25 | 20.0 | 21.5 | 597 | 690 |
14*0.75 | 24*0.20 | 17.0 | 18.0 | 290 | 390 |
14*1.0 | 32*0.20 | 17.6 | 19.0 | 341 | 470 |
14*1.5 | 48*0.20 | 19.0 | 20.0 | 460 | 580 |
14*2.5 | 51*0.25 | 21.0 | 22.0 | 590 | 790 |
19*0.75 | 24*0.20 | 15.8 | 16.8 | 350 | 480 |
19*1.0 | 32*0.20 | 17.0 | 18.0 | 420 | 550 |
19*1.5 | 48*0.20 | 20.0 | 21.0 | 540 | 660 |
19*2.5 | 51*0.25 | 23.0 | 24.2 | 855 | 1073 |
